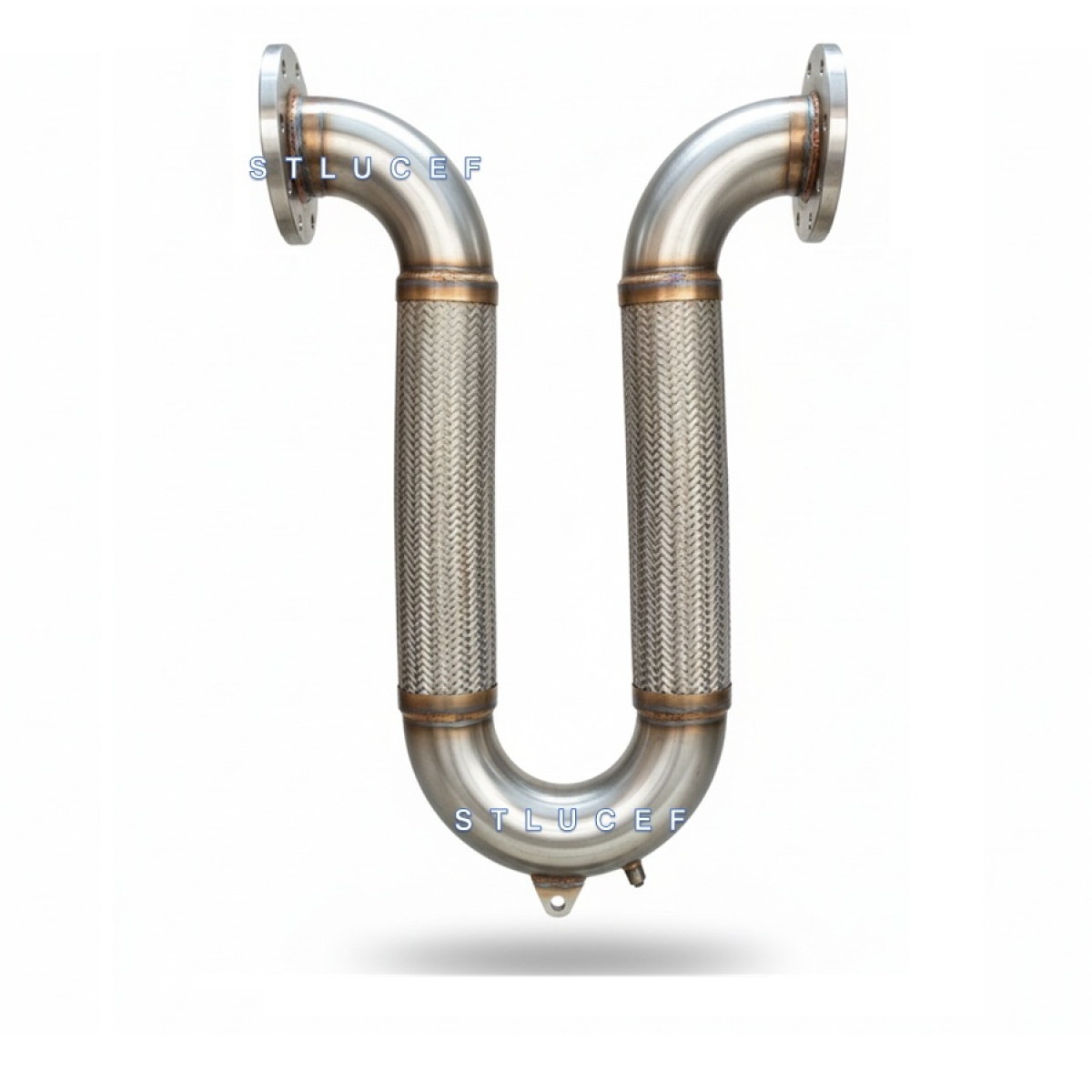

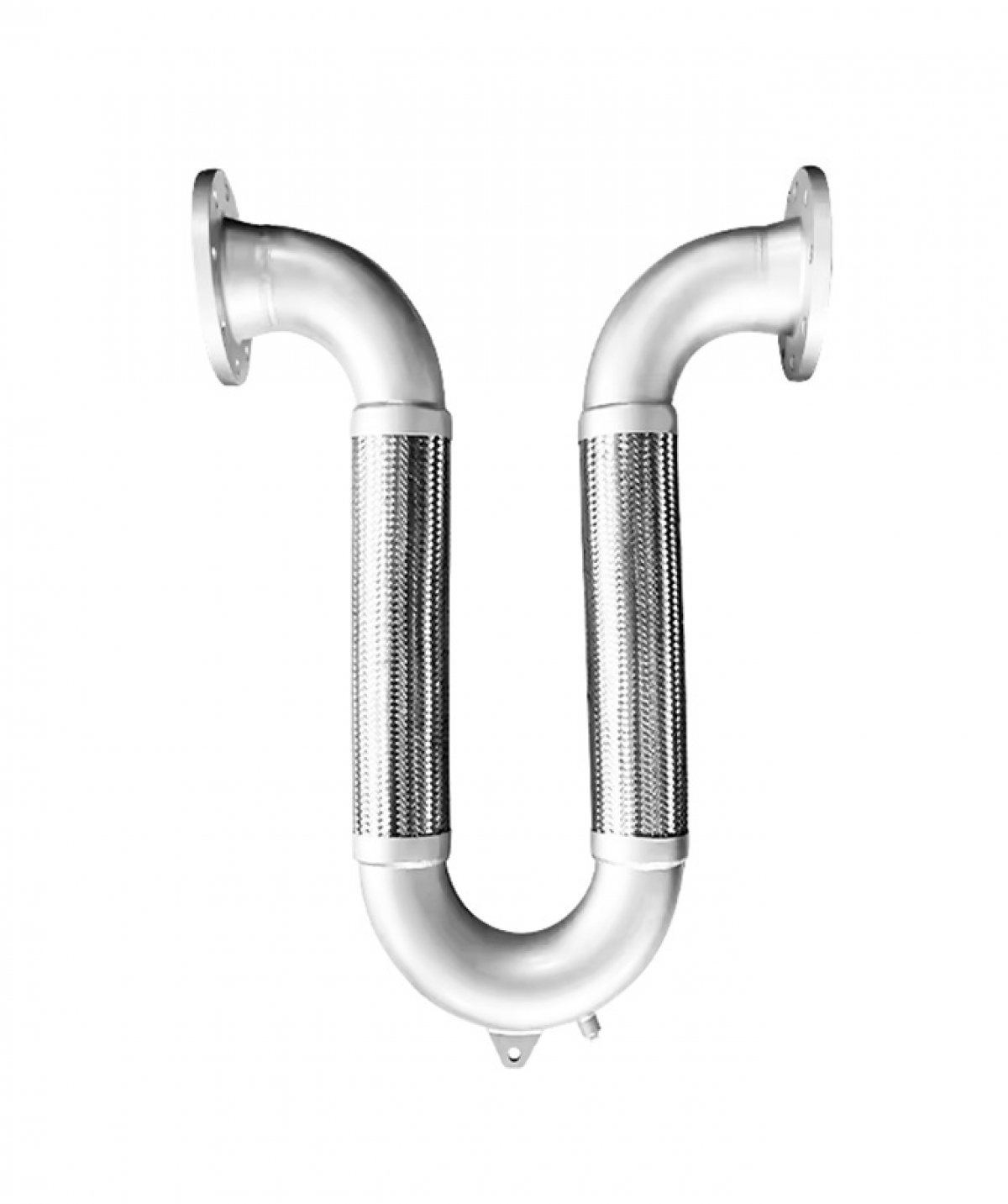

JUNTA FLEXIBLE DE 2" ANTI-SÍSMICA “U” CON BRIDAS FIJAS MOVIMIENTO +-4"

Acerca de este producto

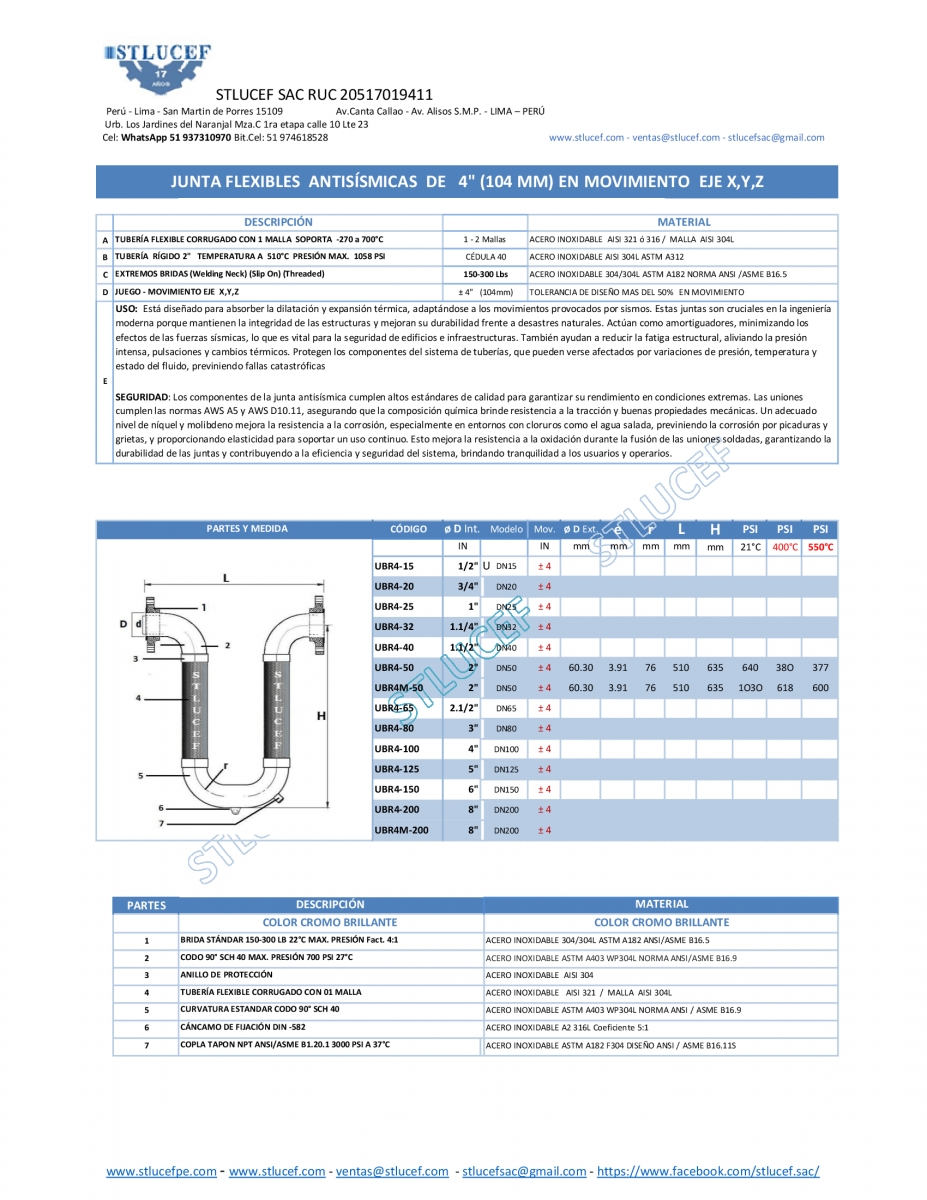

MODELO : ABR4-50
MATERIAL : Acero Inoxidable AISI 321 y Acero AISI 304/316
GARANTIA : 7 Meses
DIAMETRO INT. : 2 Pulgadas Tubería SCH40 , el Flexible Inoxidable 50.3 mm

DIAMETRO EXT. : 60.30 mm Tubería SCH40 y el Flexible Inoxidable 62.30 mm aproximado.
LONGITUD : 525 mm entre extremos
ALTURA : 635 mm y una altura total 690 mm
EXTREMOS 1 : BRIDA STÁNDAR 150 LB 22°C MAX. PRESIÓN Fact. 4:1
EXTREMOS 2 : BRIDA STÁNDAR 150 LB 22°C MAX. PRESIÓN Fact. 4:1
ACERO INOXIDABLE 304/304L ASTM A182 ANSI/ASME B16.5 (Slip On)
PRESIÓN a 21.5°C : 430-640 PSI
FACTOR DE TEMPERATURA : –270°C a 700 °C flexible
MALLA : 01 AISI 304
COLOR : Mate brillante
MARCA : STLUCEF
PESO : 9 Kg / 19.842 Libras

USO: Diseñadas para absorber la dilatación y expansión térmica, las juntas antisísmicas se adaptan a los movimientos causados por sismos. Son esenciales en la ingeniería moderna, ya que mantienen la integridad de las estructuras y aumentan su durabilidad ante desastres naturales. Funcionan como amortiguadores, reduciendo los efectos de las fuerzas sísmicas, lo que es crucial para la seguridad de edificios e infraestructuras. También disminuyen la fatiga estructural aliviando la intensa presión, las pulsaciones y los cambios térmicos. Protegen los componentes del sistema de tuberías de variaciones en presión, temperatura y estado del fluido, evitando fallas catastróficas. SEGURIDAD: Los componentes de la junta antisísmica STLUCEF cumplen altos estándares de calidad para asegurar su rendimiento en condiciones extremas. Las uniones cumplen con las normas AWS A5 y AWS D10.11, garantizando que la composición química ofrezca resistencia a la tracción y buenas propiedades mecánicas. Un nivel adecuado de níquel y molibdeno mejora la resistencia a la corrosión, especialmente en ambientes con cloruros, como el agua salada, previniendo la corrosión por picaduras y grietas, y brindando elasticidad para un uso continuo. Esto optimiza la resistencia a la oxidación durante la fusión de las uniones soldadas, asegurando la durabilidad de las juntas y contribuyendo a la eficiencia y seguridad del sistema, lo que proporciona tranquilidad a los usuarios y operarios.
Juntas Antisísmicas con Bridas se centra en la capacidad de un sistema de tuberías para absorber, mitigar y resistir el movimiento sísmico sin fallar, manteniendo la integridad del fluido o gas que transporta.

1. Función Principal: Absorción de Movimiento
La función esencial de estas juntas es la de proporcionar flexibilidad en puntos críticos de una red de tuberías (como cruces de edificios, cimentaciones o equipos sensibles).

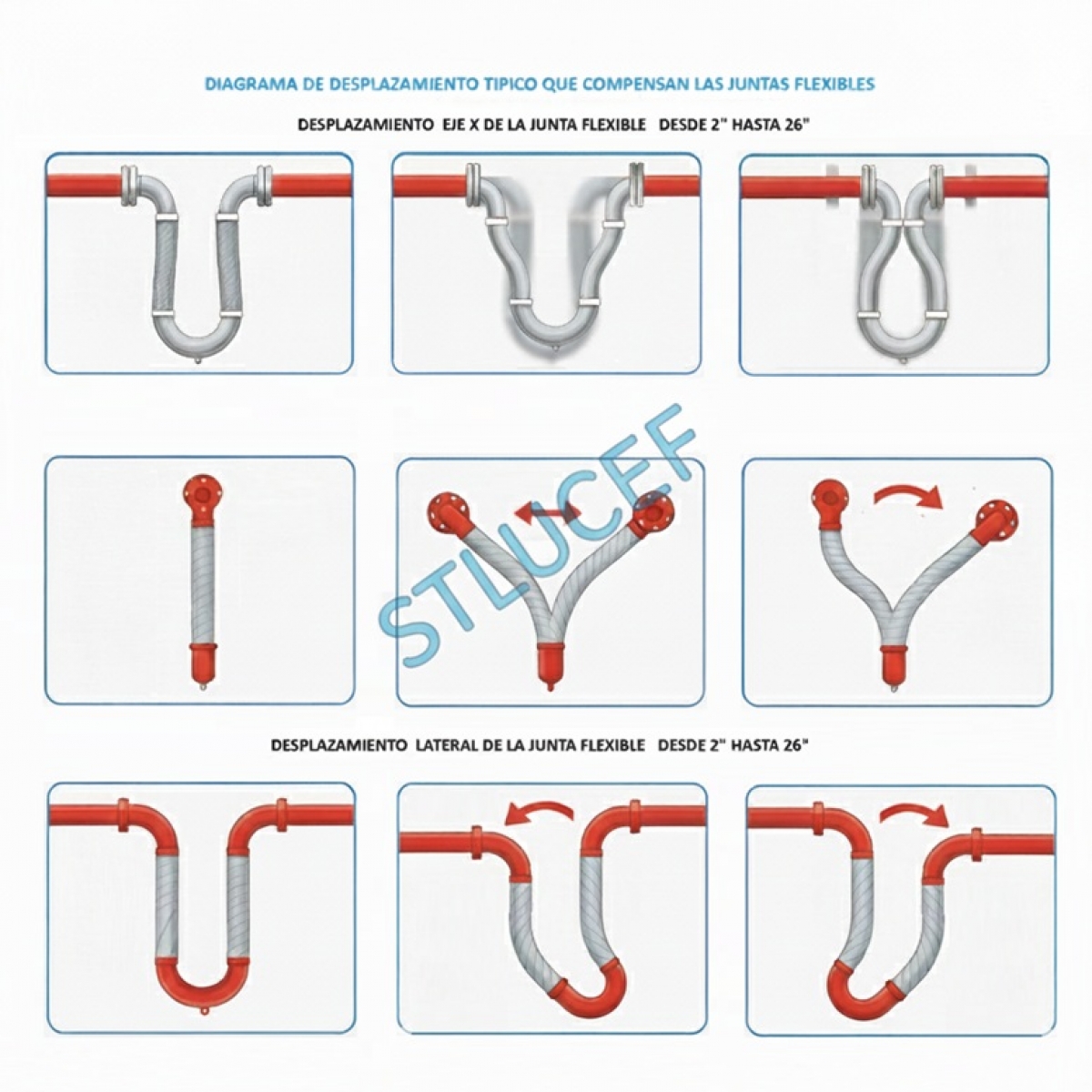

• Tipos de Movimiento Sísmico Absorbido:
o Axial: Alargamiento o compresión a lo largo del eje del tubo.
o Lateral: Movimiento de lado a lado.
o Angular: Desviación o rotación del ángulo de la tubería.
2. Componentes Clave: La Malla Flexible y el Material
• Malla/Fuelle Metálico Flexible (el cuerpo central): Suele ser de acero inoxidable austenítico 321 ofrece una alta resistencia a la corrosión, durabilidad bajo fatiga y la elasticidad necesaria para flexionarse repetidamente sin romperse.
• Diseño Trenzado: La malla exterior proporciona soporte estructural al fuelle interior, limitando la expansión excesiva bajo presión y protegiendo el elemento flexible de daños externos.
3. La Importancia de las Bridas
Las bridas cumplen el rol de conexión robusta y segura al sistema principal:
• Conexión Fuerte: Permiten una unión atornillada a otras secciones de tubería o a equipos, asegurando que la junta no se desprenda bajo las fuertes tensiones sísmicas.
• Fácil Instalación y Mantenimiento: Facilitan la inserción o reemplazo rápido de la junta flexible en el sistema.
4. Requisitos de Rendimiento
Estas juntas no solo deben ser flexibles, sino que deben cumplir normativas estrictas para garantizar la seguridad. Deben ser capaces de soportar:
• Alta Presión y Temperatura: Deben mantener su integridad bajo las condiciones operacionales del fluido.
• Ciclos de Fatiga: Deben resistir la flexión y el movimiento repetido que se produce durante y después de un evento sísmico.
